Cетчатая разборная параболическая антенна Vika-24 MIMO

Артикул: 00000915004
Наличие: есть
315 руб.

320 руб.

Есть вопросы? Задайте их нашему менеджеру по телефону: +375 (44) 5554156

Описание
  • Описание
  • Характеристики

Общие сведения

Параболическая антенна Vika-24 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

  • 4G (LTE1800, LTE2600)
  • 3G (UMTS 2100)
  • 2G (GSM1800)
  • WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.

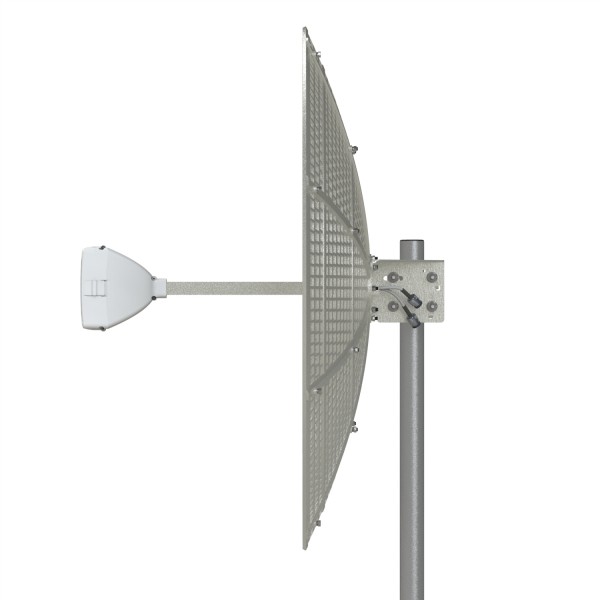

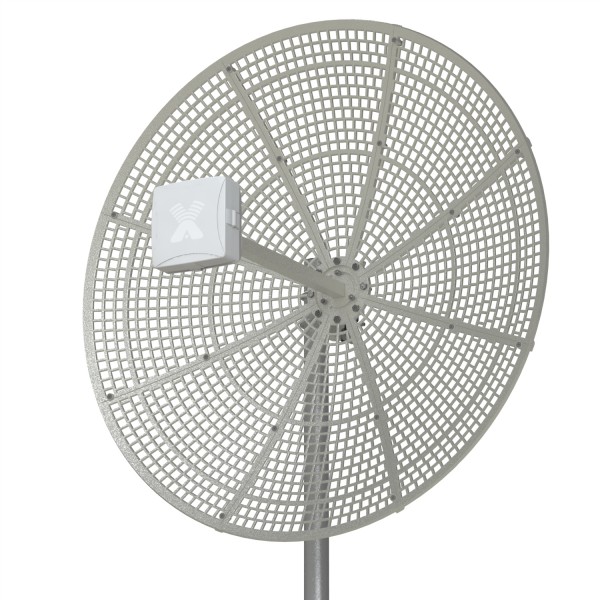

Vika-24 MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  едентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.



Достоинства антенны Vika-24 MIMO:

  • Высокий коэффициент усиления в широкой полосе частот

  • Низкая парусность благодаря ячеистой структуре рефлектора

  • Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

  • Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

  • Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема

  • Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity

  • Возможность использования бюджетных: ТВ кабеля и F-разьемов

  • Активные излучатели антенны укрыты в пластиковый корпус

  • Защитные покрытия на всех металлических деталях

  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

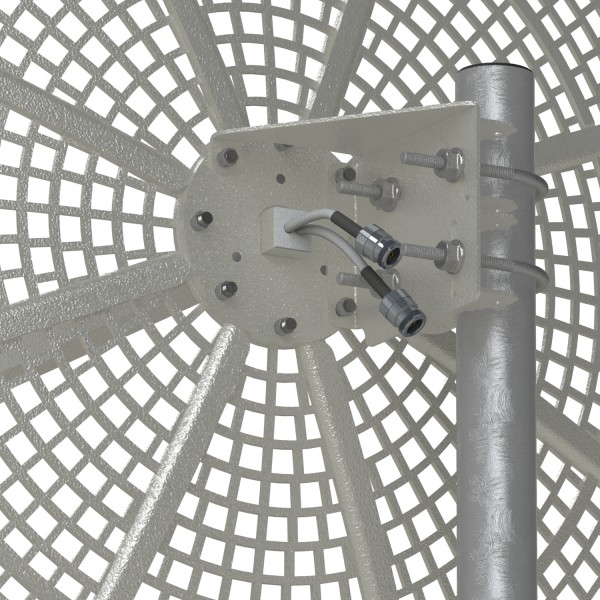

  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

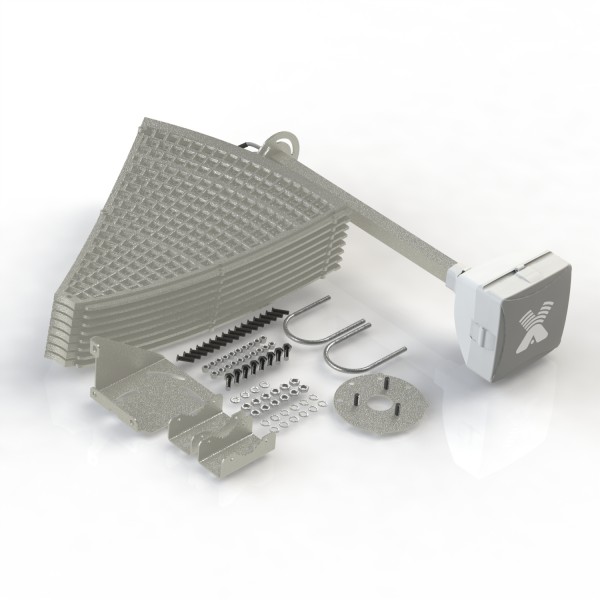

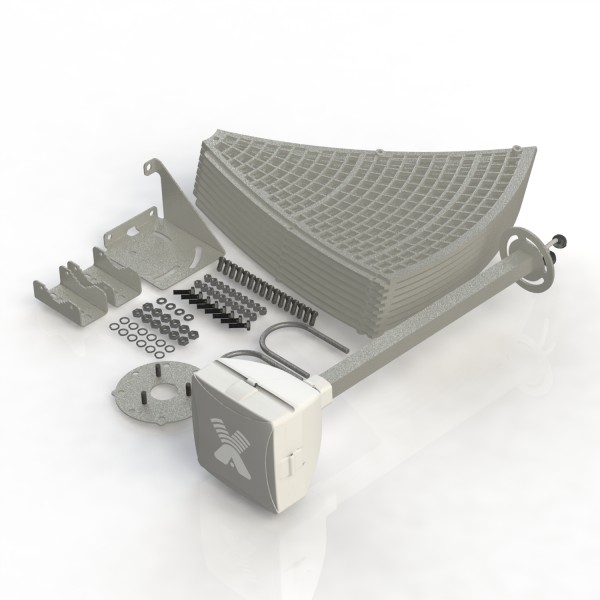

  • Антенна Vika-24 MIMO в разобранном виде
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон+полиэтилен)

Дополнительное оборудование:

  • Кабели снижения, для расположения модема в удобном, доступном месте (опция)
  • Пигтейлы для соединения модема и кабелей снижения (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера Кабельная сборка
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT) TS-9/SMA-female SMA-male/N-male
E3276 (М150-1),  E3372, E3272 CRC-9/SMA-female SMA-male/N-male
 LU-150/156,  MS-156/SMA-female SMA-male/N-male
Роутеры Huawei B612,B315, B525, TP-link TL-MR6400, USB-модем Tandem  не требуется SMA-male/N-male


Электрические характеристики

Vika-24 MIMO

Рабочий диапазон частот, МГц

1700?2700

Коэффициент усиления, dBi

2 х 21?24

Ширина ДН, град

8?14

Уровень боковых лепестков, дБ

<-18

Отношение вперед/назад, дБ >20

Входное сопротивление, Ом

50

КСВ в диапазоне 3G/4G/WIFI, не более

1.9

Развязка между портами, дБ

Более 25?30

Допустимая мощность, Вт

10

Поляризация

Вертикальная + горизонтальная,

X-pol

Механические характеристики антенны

Масса с креплением, г

 4760

Габаритные размеры, мм

800 х 800 х 540

Разъемы

2 х N-female

Материал антенны

Оцинкованная сталь, алюминий

Материал защитной коробки

ABS+поликарбонат

Рабочий температурный диапазон

-40 …. +60°С

Стандарт связи GSM, DSC, UMTS, LTE, Wi-Fi
Усиление 7-9 / 12-14dBi
Разъем типа SMA male
